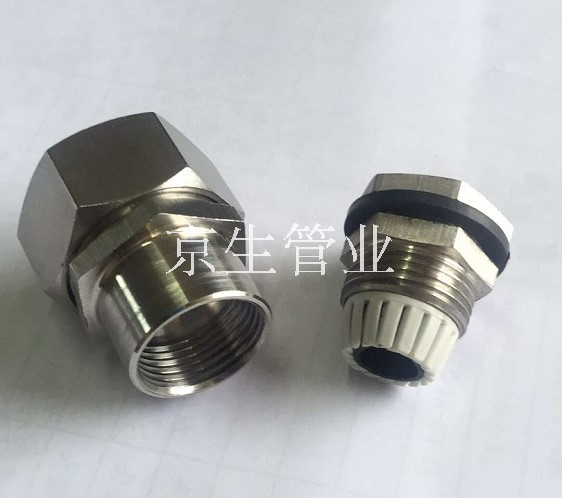

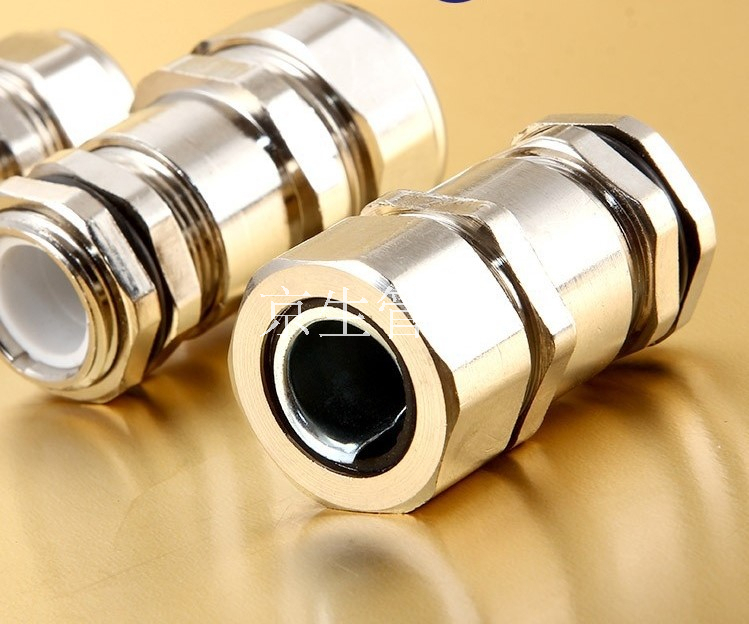

JSF-HPJ 铜镀镍电缆锁紧接头 软管锁紧接头 锁紧接头 复合接头

分享到:
产品名称: 电缆锁紧软管接头

螺纹规格: 公制螺牙(Metric);德制螺牙(DIN PG);管制螺牙(G/PF);美制螺牙(NPT)。

工作温度: 静态:-40℃到+110℃,短时间可以达到120℃;动态:-20℃到80℃,短时间可以达到100℃

颜 色: 黑色、灰色、(特殊颜色可定做)

产品认证: 欧洲环保SGS:SH6134468/CHEM

防护等级: 在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP67

产品特性: 配套锁紧式电缆接头,防电线松动,内锁扣和本体特殊设计,装卸只需拨插无需工具,大大缩短了安装时间夹紧电缆范围大,抗拉力特强,可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂.
  • JSF-HPJ

  • 京生

  • D01

状态:
数量:

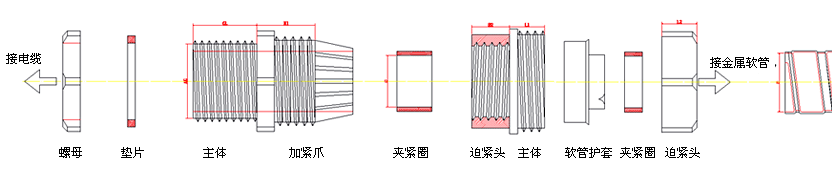

hpj2

产品名称: 电缆锁紧软管接头

螺纹规格: 公制螺牙(Metric);德制螺牙(DIN PG);管制螺牙(G/PF);美制螺牙(NPT)。

工作温度: 静态:-40℃到+110℃,短时间可以达到120℃;动态:-20℃到80℃,短时间可以达到100℃

颜  色: 黑色、灰色、(特殊颜色可定做)

产品认证: 欧洲环保SGS:SH6134468/CHEM

防护等级: 在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP67

产品特性: 配套锁紧式电缆接头,防电线松动,内锁扣和本体特殊设计,装卸只需拨插无需工具,大大缩短了安装时间夹紧电缆范围大,抗拉力特强,可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂.

螺牙标准 通径 连接螺纹 适用电缆 螺纹长度 螺纹外径 配套金属软管JSF-JSH
d A mm L(C2) C1 对应规格 公制 英制
Specification Path Thread CableRange ThreadLength Thread O.D
公制 M 14 M24x1.5 10--14 10 24 JSH-15 15 1/2"
18 M27x2 13--18 11 27 JSH-20 20 3/4"
20 M30x2 14--20 11 30 JSH-20 20 3/4"
22 M33x2 15--22 11 33 JSH-25 25 1"
25 M36x2 18--25 11 36 JSH-25 25 1"
30 M42x2 24--30 13 42 JSH-32 32 11/4"
32 M48x2 25--32 13 48 JSH-32 32 11/4"
38 M54x2 32--38 14 54 JSH-40 40 11/2"
44 M60x2 37--44 14 60 JSH-50 50 2"
44 M64x2 37--44 14 64 JSH-50 50 2"
52 M72x2 42--52 15 72 JSH-50 50 2"
55 M76x2 48--55 17 76 JSH-70 70 21/2"
60 M80x2 50--60 18 80 JSH-70 70
欧洲公制 M 10 M16x1.5 6--10 8 16 JSH-10 10 1/4"
12 M20x1.5 8--12 8 20 JSH-12 12 3/8"
12 M20x1.5 8--12 8 20 JSH-15 15 1/2"
16 M25x1.5 11--16 11 25 JSH-20 20 3/4"
22 M32x1.5 15--22 11 32 JSH-25 25 1"
28 M40x1.5 22--28 12 40 JSH-32 32 11/4"
36 M50x1.5 28--36 13 50 JSH-40 40 11/2"
44 M63x1.5 37--44 14 63 JSH-50 50 2"
55 M75x1.5 48--55 17 75 JSH-70 70 21/2"
英制 G 8 G3/8" 4--8 8 16.5 JSH-10 10 1/4"
10 G3/8" 6--10 8 16.5 JSH-12 12 3/8"
12 G1/2" 8--12 11 21.3 JSH-15 15 1/2"
18 G3/4" 13--18 11 26.6 JSH-20 20 3/4"
22 G1" 15--22 11 33.4 JSH-25 25 1"
30 G11/4" 22--30 12 42.1 JSH-32 32 11/4"
32 G11/2" 25--32 13 47.8 JSH-32 32 11/4"
44 G2" 37--44 14 59.6 JSH-50 50 2"
55 G21/2" 48--55 17 75.2 JSH-70 70 21/2"
德制 PG 8 PG9 4--8 8 15.2 JSH-10 10 1/4"
10 PG11 6--10 8 18.6 JSH-12 12 3/8"
12 PG13.5 8--12 8 20.4 JSH-15 15 1/2"
14 PG16 10--14 10 22.5 JSH-15 15 1/2"
18 PG21 13--18 11 28.3 JSH-20 20 3/4"
25 PG29 18--25 11 37.0 JSH-32 32 11/4"
32 PG36 25--32 12 47.0 JSH-32 32 11/4"
38 PG42 32--38 13 54.0 JSH-40 40 11/2"
44 PG48 37--44 14 59.3 JSH-50 50 2"


螺牙规格 德制螺牙PG 英制螺牙G 公制螺牙Metric
产品材质 A,C,C1,F部位均采用优质加厚锌合金制成,B,E,E1部位采用丁腈橡胶(NBR)制成,D1采用铁皮压铸制成
防护等级 在规定的卡口范围内,并使用O形密封圈旋紧紧迫头,达到IP68
颜色种类 金属银白色
工作温度 -40°C到+110°C,瞬间可耐热达120°C
产品特性 1.外形美观,结构紧密,强度更高

2.软管护套设计与软管相扣接紧设计,配合迫紧头装配省时便利,抗拉力特强

3.可防水,防尘,抗盐,耐酸碱,酒精,油,脂及一般溶剂

4.除标准规格外,可另按需求任意变动大小及螺纹标准
